Chimei Wonderloy PC-540 PC/ABS

Aplicação: Decoração automóvel; aplicações elétricas e eletrónicas

Índice de fusão: 21 g / 10 min (260 ℃, 2,16 kg)

Processo: Moldagem por injeção de liga de PC/ABS

send contact

Chimei Wonderloy PC-540 PC/ABS Descrição

O Wonderloy PC-540 é um material de liga de PC produzido pela Chimei Corporation, constituído por uma mistura de policarbonato e acrilonitrilo-butadieno-estireno (PC+ABS). Possui elevada resistência ao impacto, resistência a altas temperaturas, propriedades ignífugas e resistência aos raios UV, sendo frequentemente utilizado em equipamentos eletrónicos e elétricos, equipamentos de comunicação e acessórios para o interior e exterior de automóveis.

O material de liga PC/ABS Chimei PC-540 é adquirido em vários locais; damos prioridade ao fornecimento do produto pela Zhangzhou Chimei Industries. As cores padrão disponíveis são natural e preto.

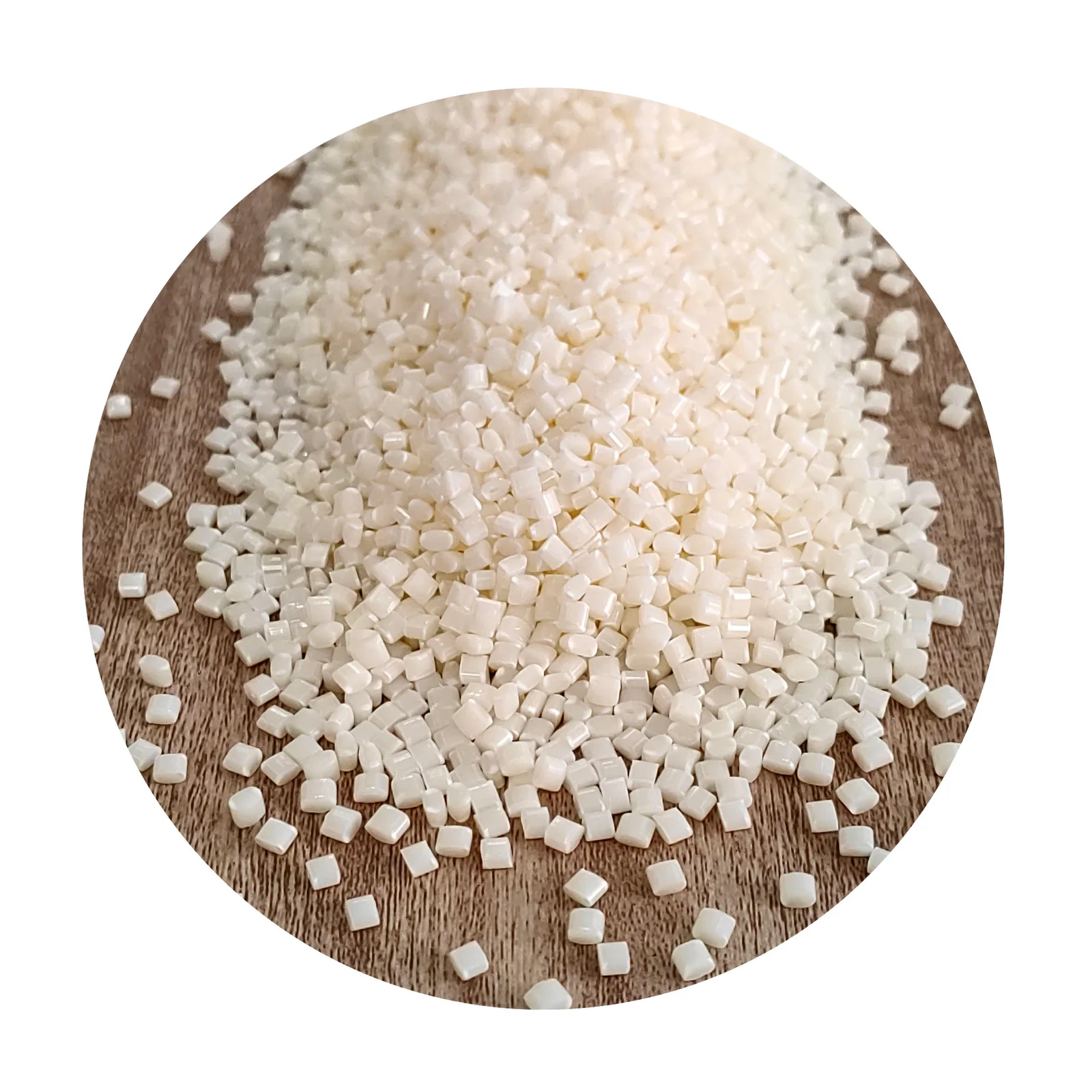

Conforme se pode ver na imagem à esquerda, o PC/ABS natural Chimei PC-540 apresenta-se sob a forma de grânulos brancos leitosos com formato de almofada. Contacte-nos caso necessite de uma cor personalizada..👉+86 15837933829

Chimei Wonderloy PC-540 PC/ABS Vantagem

Plástico ignífugo. O material PC/ABS Wondeloy PC-540 oferece excelentes propriedades retardadoras de chamas, atingindo a classificação UL 94 V-0 com uma espessura de 1,5 mm e 5VB com 2,5 mm. Ao mesmo tempo, contém retardadores de chama isentos de halogéneos ou de bromo, tem efeitos corrosivos mínimos nos componentes eletrónicos e oferece um excelente desempenho ambiental. É particularmente adequado para aplicações com paredes finas que exigem um elevado desempenho em termos de retardância de chamas, tais como caixas de tomadas, extensões e interiores de automóveis.
Boa resistência ao impacto. A liga PC/ABS Chimei PC-540 combina as características do PC e do ABS, proporcionando uma elevada resistência ao impacto — com uma resistêncssssssia ao impacto Izod com entalhe de 40 kJ/m² a 23 °C; oferece ainda resistência a altas temperaturas e elevada resistência mecânica, com uma temperatura de amolecimento Vicat de 107 °C e um módulo de flexão de 2,5 GPa, o que o torna particularmente adequado para utilização em caixas de pequenos eletrodomésticos.

Por que escolher a Baiyou como fornecedora do Chimei Wonderloy PC-540 PC/ABS?

Fornecedor líder de policarbonato + acrilonitrilo-butadieno-estireno (PC/ABS material) , 20+ anos de experiência no fabrico de produtos de plástico e na importação e exportação de matérias-primas químicas
Chegada mais rápida, com armazéns em vários portos
Estão disponíveis 1 000+ tipos de resinas, e temos vindo a colaborar com grandes grupos petroquímicos há 30+ anos
Amostras gratuitas para testes de produção
Preço grossista, até mesmo um artigo tem como base o preço grossista

Principais características

Informações sobre o produto
Chimei Wonderloy PC-540 PC+ABS
Manufacturer		Chimei corporation
Part Marking Code		>PC+ABS alloy<
Material Shape		·PC+ABS pellets
Process		Injection molding PC alloy
Flame retardant		·HB ·V-2 ·V-0 ·5VA ·5VB
Material Attribute		·Non halogen ·Injection ghrade ·High heat resistance grade ·UV resistance grade
Specification		·RoHS ·UL
Features		·High impact ·High heat resistance
Application		·Automotive interior trim ·Mobile energy storage ·Office applications ·Charge housing ·E&E housing ·Instrument housing ·Home appliances housing ·Motor housing ·Compacting equipment ·Mobile phone charger ·Smartphone applications
Additives		·Lubricant
Propriedades físicas	Padrão	Valor	Unidade
Densidade 23℃	ASTM D792	1.18	g/cm³
Densidade 23℃	ISO 1183	1.18	g/cm³
Shrinkge	ASTM D955	0.4~0.6	%
Shrinkge	ISO 294	0.4~0.6	%
Índice de fusão 260℃ 2.16kg	ASTM D1238	21	g/10min
Índice de fusão 260℃ 2.16kg	ISO 1133	20	cm³/10min
Espiral flow 260℃ 2.0mm	Método interno	40	cm
Dureza	Padrão	Valor	Unidade
Dureza Rockwell R(Scale) 23℃	ASTM D785	119
Comportamento mecânico	Padrão	Valor	Unidade
Resistência à tração rendimento 50mm/min	ASTM D638	600	kg/c㎡
Resistência à tração rendimento 50mm/min	ISO 527	60	MPa
Resistência à tração pausa 50mm/min	ISO 527	55	MPa
Alongamento pausa 50mm/min	ASTM D638	100	%
Alongamento 50mm/min	ISO 527	120	%
Resistência à flexão 1.3mm/min	ASTM D790	900	kg/c㎡
Resistência à flexão 2.0mm/min	ISO 178	90	MPa
Resistência à flexão 1.3mm/min	ASTM D790	25000	kg/c㎡
Resistência à flexão 2.0mm/min	ISO 178	2.5	GPa
Impacto com entalhe Izod 23℃ 3.2mm	ASTM D256	52	kg-cm/cm
Impacto com entalhe Izod 23℃	ISO 180	40	kJ/㎡
Ensaio de impacto Charpy com entalhe 23℃	ISO 179	40	cN
Resistência ao rasgo 125μm	ASTM D1922	320	kJ/㎡
Térmico	Padrão	Valor	Unidade
HDT não recozido 1.8MPa 120℃/hr 3.2mm	ASTM D648	86	℃
HDT não recozido 1.8MPa 120℃/hr 6.4mm	ASTM D648	95	℃
HDT não recozido 1.8MPa	ISO 75	83	℃
Temperatura de amolecimento Vicat não recozido 50℃/hr 10N	ASTM D1525	107	℃
Temperatura de amolecimento Vicat não recozido 50℃/hr 50N	ASTM D1525	101	℃
Temperatura de amolecimento Vicat não recozido 50℃/hr 10N	ISO 306	107	℃
Temperatura de amolecimento Vicat não recozido 50℃/hr 50N	ISO 306	101	℃
CLE Flow 23℃~55℃	ISO 11359	8E-5	cm/cm/℃
CLE	ISO 11359	8E-5	cm/cm/℃
Propriedades elétricas	Padrão	Valor	Unidade
Resistividade volumétrica	IEC 60093	3.9E+17	Ω·cm
Resistividade volumétrica	IEC 60093	3.9E+15	Ω·cm
Resistividade superficial	IEC 60093	2.9E+17	Ω
Resistividade superficial	IEC 60093	2.9E+15	Ω
Constante dielétrica 1MHz	IEC 60250	3.1
Constante dielétrica 1KHz	IEC 60250	3.1
Inflamabilidade	Padrão	Valor	Unidade
Classificação de resistência ao fogo para todas as cores 0.75mm	UL94	HB
Classificação de resistência ao fogo para todas as cores 0.8mm	UL94	V-2
Classificação de resistência ao fogo para todas as cores 1.5mm	UL94	V-0
Classificação de resistência ao fogo para todas as cores 2.0mm	UL94	V-0 5VB
Classificação de resistência ao fogo para todas as cores 2.5mm	UL94	V-0 5VA
Classificação de resistência ao fogo para todas as cores 3.0mm	UL94	V-0 5VA
Moldagem por injeção	Padrão	Valor	Unidade
Temperatura seca		90	℃
Tempo de secagem		4	hr
Temperatura do cilindro		220~250	℃
Temperatura do molde		50~100	℃
