Marlex HHM TR-144 PEHD

Application : Sacs d'emballage, films moulés par soufflage

Indice de fluidité à chaud : 0,18 g/10 min

Densité : 0,946 g/cm³

Conditionnement : 25 kg/sac

Procédé : Moulage par extrusion

envoyer le contact

Marlex HHM TR-144 PEHD Description

Le HHM TR144 est une résine de polyéthylène haute densité (PEHD) fabriquée par Chevron Phillips spécialement pour le moulage par soufflage. Elle présente une bonne souplesse, une bonne durabilité et une bonne aptitude au moulage, et est souvent utilisée pour la fabrication de sacs poubelle, de sacs en forme de T-shirt et d'autres produits.

La résine PEHD Marlex HHM TR144 provient de plusieurs sites ; nous privilégions le produit fabriqué en Arabie saoudite.

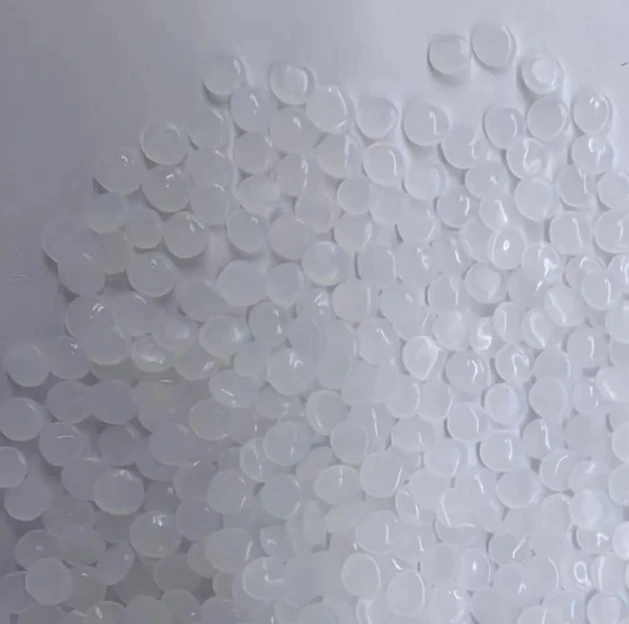

Comme le montre l'image de gauche, le matériau Marlex HHM TR144 PEHD se présente sous forme de granulés semi-transparents de forme approximativement circulaire. N'hésitez pas à nous contacter si vous avez besoin d'une couleur personnalisée.

Marlex HHM TR-144 PEHD Avantage

Conforme aux normes d'utilisation alimentaire, Le matériau PEHD Marlex HHM TR144 est conforme aux normes de sécurité alimentaire ; il a obtenu les certifications de sécurité alimentaire FDA 21 CFR 177.1520 américaine et 10/2011 de l'UE, et peut être utilisé comme matériau d'emballage alimentaire en contact non permanent avec les aliments.
Bonne souplesse et bonne résistance. En tant que polyéthylène haute densité spécialement conçu pour le moulage par soufflage, le Marlex HHM TR-144 PEHD présente une excellente résistance à la traction et à la perforation. Under a 50mm/min test environment, its yield tensile strength in the flow direction reaches 24MPa, and its elongation at break reaches 480%, demonstrating excellent flexibility and tensile properties. Its drop hammer impact strength reaches 90g, making it ideal for producing blow-molded PEHD films.
Bonne aptitude à la mise en œuvre, Le HHM TR144 est un polyéthylène haute densité destiné au moulage par soufflage, par opposition aux films moulés, étirés et extrudés. Le film moulé par soufflage présente des temps de refroidissement et des cycles de fabrication plus courts, ce qui en fait un matériau en PEHD adapté à la production en série de films en PEHD.

Pourquoi choisir Baiyou comme fournisseur de Marlex HHM TR-144 PEHD ?

Premier fournisseur de granulés de résine de polyéthylène haute densité(PEHD) ,20+ ans d'expérience dans la fabrication de produits en plastique et dans l'import-export de matières premières chimiques
Livraison ultra-rapide, grâce à des entrepôts situés dans plusieurs ports
1 000+ types de résines sont disponibles, et nous collaborons avec de grands groupes pétrochimiques depuis 30+ ans
Échantillons gratuits pour les essais de production
Prix de gros, même un article est facturé au prix de gros

Caractéristiques principales

MARLEX PEHD HHM TR144
Informations sur le produit
Fabricant		Saudi Polymers Company LLC
Autres certificats		MSDS
Part Marking Code		>PEHD material<
Forme du matériau		PEHD Pellets
Processus		Moulage par soufflage du PEHD
Polymère		Copolymère
Poids moléculaire		Poids moléculaire élevé
Propriété du matériau		·Moulage par soufflage · Contact alimentaire
cahier des charges		·EU 10/2011 ·FDA 21 CFR 176.170(c),Table 2,Cond.B ·FDA 21 CFR 176.170(c),Table 2,Cond.C ·FDA 21 CFR 176.170(c),Table 2,Cond.D ·FDA 21 CFR 176.170(c),Table 2,Cond.E ·FDA 21 CFR 176.170(c),Table 2,Cond.F ·FDA 21 CFR 176.170(c),Table 2,Cond.G ·FDA 21 CFR 176.170(c),Table 2,Cond.H ·FDA 21 CFR 177.1520(c)3.2a
Caractéristiques		·Bonne aptitude à la mise en œuvre · Grande ténacité · Comonomère hexène · Poids moléculaire élevé ·Weight Durable ·Good moldability
Demande		·Sacs · Sacs en forme de t-shirt · Sacs poubelle · Sacs à parois multiples en film soufflé
Propriétés physiques	Standard	Valeur	Unité
Densité	ASTM D1505	0.946	g/cm³
Indice de fluidité 190°C 2.16kg	ASTM D1238	0.18	g/10min
Résistance à la fissuration sous contrainte environnementale F50 100 % Igepal, condition B	ASTM D1693	1000	hr
Comportement mécanique	Standard	Valeur	Unité
Résistance à la traction Flow Rendement 50mm/min	ASTM D882	24	Mpa
Résistance à la traction xFlow Rendement 50mm/min	ASTM D882	26	Mpa
Allongement Flow Pause 50mm/min	ASTM D882	480	%
Allongement xFlow Pause 50mm/min	ASTM D882	640	%
Module de flexion 12.5mm/min Tangent	ASTM D790	1150	Mpa
Méthode A de détermination de la résistance aux chocs par chute d'un poids	ASTM D1709	90	g
Résistance à la déchirure selon la méthode d'Elmendorf Flow	ASTM D1922	19	g
Résistance à la déchirure selon la méthode d'Elmendorf xFlow	ASTM D1922	270	g
Thermique	Standard	Valeur	Unité
Fragilité à basse température	ASTM D746	-75.0	°C

Partenaires s

Nous avons noué des relations durables avec 80+ entreprises de renom à travers le monde.

Entrepôt et expédition

Consultant fort de 20+ ans d'expérience dans la gestion d'une chaîne d'approvisionnement comprenant 1 000+ matières premières plastiques en Chine.
