Sabic PC1003R ПК

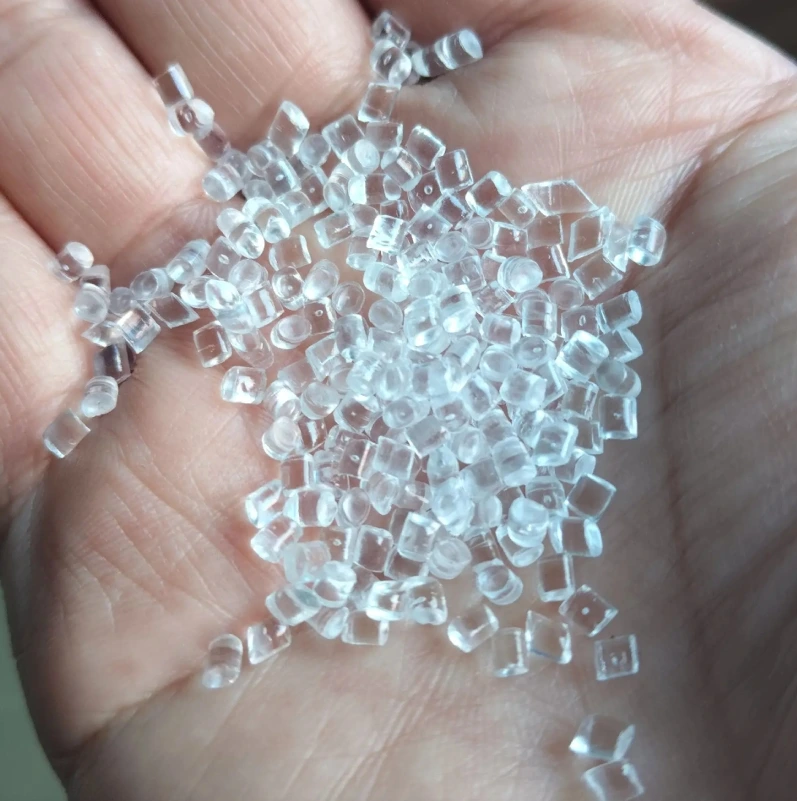

 Sabic PC1003R ПК пеллеты Описание

Sabic PC1003R ПК Преимущество

• УФ-стойкий ПК-материал, Изделия, изготовленные из поликарбонатного материала SABIC PC1003R, сохраняют отличные механические свойства даже после длительного использования на открытом воздухе. Смолы PC1003R ПК подходят для изготовления корпусов автомобильных фар, кожухов уличных фонарей, игрушек для улицы и прозрачных кожухов бытовой техники.
• Пластиковые материалы, устойчивые к высоким температурам. Sabic PC1003R сохраняет отличные характеристики в условиях высоких температур. При испытании с нагрузкой 3,2 мм и давлением 0,45 МПа его температура теплового изгиба достигает 138 °C. Согласно стандарту испытаний ASTM D1525, его температура размягчения по Вика достигает 143 °C. Он подходит для применений, требующих высокой теплоотдачи, таких как абажуры и корпуса бытовой техники.
• Отличная обрабатываемость. Поликарбонатный материал Sabic PC1003R имеет индекс плавления 10 г/10 мин при 300 °C в условиях испытания с нагрузкой 1,2 кг, что характеризует его как расплав средней вязкости, подходящий для процессов литья под давлением. Он может обрабатываться на стандартном оборудовании и содержит разделительный агент, предотвращающий образование остатков материала в формах.

Почему стоит выбрать Baiyou в качестве поставщика гранул Sabic PC1003R ПК?

• Ведущий поставщик гранул поликарбонатной смолы, устойчивой к ультрафиолетовому излучению (материал ПК) , 20+ лет опыта в производстве пластиковых изделий и импорте и экспорте химического сырья
• Самое быстрое прибытие, с складами в нескольких портах
• Доступно 1000+ видов смол, и мы сотрудничаем с крупными нефтехимическими группами 30+ лет
• Бесплатные образцы для производственных испытаний
• Оптовая цена, даже одна единица товара рассчитывается по оптовой цене

---

 Ключевой атрибутs

Sabic PC1003R ПК
Информация о продукте
Производитель		Saudi Basic Industry Corporation
Другие сертификаты		MSDS
Part Marking Code		>ПК материал<
Цвет		Прозрачный
Форма материала		ПК Гранулы
Процесс		Литье под давлением
Вязкость		Средняя - высокая вязкость
Огнестойкий		V-2
Атрибут материала		·Термостойкий ·Устойчив к ультрафиолетовому излучению
спецификация		UL
Особенности		·Средний расход ·Общее назначение
Добавки		Разделочные формы
Физические свойства	Стандартный	Ценность	Единица
Плотность 23℃	ASTM D792	1.2	g/cm³
Усадка при течении	Internal method	0.5~0.7	%
Усадка xflow	Internal method	0.5~0.7	%
Индекс плавления 300℃ 1.2kg	ASTM D1238	10	g/10min
Водопоглощение 23℃ равновесие	ASTM D570	0.35	%
Твердость	Стандартный	Ценность	Единица
Твердость по Шору R (шкала)	ASTM D785	120
Механическое поведение	Стандартный	Ценность	Единица
Модуль упругости при растяжении 50mm/min	ASTM D638	2350	Mpa
Предел прочности при растяжении 50mm/min тип Ⅰ	ASTM D638	63	Mpa
Предел удлинения 50mm/min type Ⅰ	ASTM D638	6	%
Отношение разрыва к удлинению 50mm/min тип Ⅰ	ASTM D638	70	%
Предел прочности при изгибе 1.3mm/min	ASTM D790	90	MPa
Модуль упругости при изгибе 1.3mm/min	ASTM D790	2300	Mpa
Ударная вязкость по Изоду 23℃	ASTM D256	800	J/m
Ударная вязкость по Изоду 23℃ 3.0mm тип A	ISO 180	70	kJ/㎡
Ударная вязкость по Изоду -30℃ 3.0mm тип A	ISO 180	12	kJ/㎡
Ударная вязкость по Изоду без надреза 23℃	ASTM D4812	NB	J/m
Ударная вязкость по Изоду без надреза 23℃ 3.0mm	ISO 180	NB	kJ/㎡
Ударная вязкость по Изоду без надреза -30℃ 3.0mm	ISO 180	NB	kJ/㎡
Инструментальный удар 23℃ пиковая энергия	ASTM D3763	65	J
Оптические характеристики	Стандартный	Ценность	Единица
Пропускание	ASTM D1003	88~90	%
Дымка 2540μm	ASTM D1003	0.8	%
Показатель преломления	ASTM D542	1.586
Термический	Стандартный	Ценность	Единица
Температура теплового изгиба 0.45MPa 3.2mm	ASTM D648	138	°C
Температура теплового изгиба 1.8MPa 3.2mm	ASTM D648	127	°C
Температура теплового изгиба 0.45MPa 4.0mm	ISO 75	138	°C
Температура теплового изгиба1.8MPa 4.0mm	ISO 75	127	°C
Температура размягчения по Викату 50 °C/hr 50N	ASTM D1525	143	°C
Коэффициент теплового расширения потока -40.0~95℃	ASTM E831	7E-5	cm/cm/℃
Коэффициент теплового расширения потока -23~80℃	ISO 11359	7E-5	cm/cm/℃
Коэффициент теплопроводности	ASTM C177	0.2	W/(m·℃)
Электрические свойства	Стандартный	Ценность	Единица
Объемное удельное сопротивление	ASTM D257	1E+15	Ω.m
Диэлектрическая прочность 1.6mm	ASTM D149	27	KV/mm
Диэлектрическая проницаемость 60Hz	ASTM D150	3
Диэлектрическая постоянная 1MHz	ASTM D150	3
Коэффициент диссипации 60Hz	ASTM D150	0.001
Коэффициент диссипации 1MHz	ASMT D150	0.01
Воспламеняемость	Стандартный	Ценность	Единица
Класс огнестойкости, естественный цвет 1.5~1.65mm	UL94	V-2
Литье под давлением	Стандартный	Ценность	Единица
Сухая температура		120	°C
Время высыхания		2~4	hr
Контроль содержания воды		≤0.02	%
Температура зоны 1		260~280	°C
Температура зоны 2		270~290	°C
Температура Зона 3		280~310	°C
Температура сопла		270~290	°C
Температура цилиндраe		60~80	°C
Температура плавления		280~310	°C
Температура формы		80~110	°C

⚠️Технический паспорт (TDS) поликарбонатного материала Sabic PC1003R от Saudi Basic Industry. В случае различий, пожалуйста, обратитесь к официальному веб-сайту Sabic.

 Партнеры

Мы установили долгосрочные отношения с более чем 80 известными  компаниями по всему миру.

 Склад и доставка

20+ лет опыта работы консультантом с цепочкой поставок 1000+ видов пластикового сырья в Китае..

Количество (тонны)	1-100	100-300	>300
Срок выполнения (дни)	7-10	10-15	Подлежит обсуждению
