Chimei Polylac PA-757 ABS

Aplicaciones: Recambios para automóviles, carcasas de electrodomésticos, piezas de juguetes

Índice de fluidez: 18 ml/10 min (220 ℃, 10 kg)

Embalaje: Sacos de 25 kg

Proceso: Moldeo por inyección

enviar contacto

Chimei Polylac PA-757 ABS Descripción

El Polylac PA-757 es un acrilonitrilo-butadieno-estireno (ABS) de alto brillo fabricado por Chimei Corporation. Tiene un índice de fluidez de 18 ml/10 min (200 °C, 5 kg) y es adecuado para el moldeo por inyección; presenta una alta resistencia y rigidez, y puede utilizarse en la fabricación de piezas de automoción, carcasas de electrodomésticos y equipos de oficina.

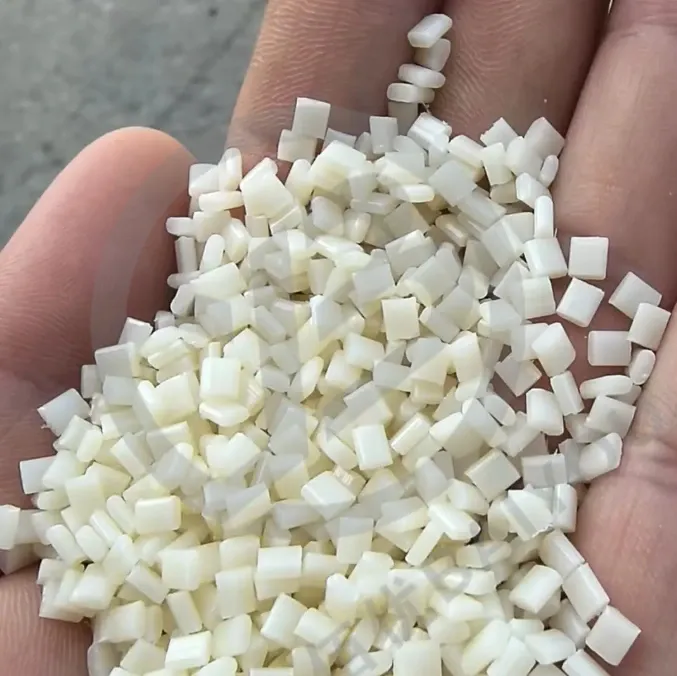

El Chi MEI Polylac PA 757 ABS que suministramos es fabricado por Zhenjiang Chimei Chemical Co., Ltd. Tal y como se muestra en la imagen de la izquierda, el material se presenta en forma de gránulos aproximadamente cilíndricos y tiene un color blanco lechoso natural.

Si necesitas piezas de ABS fabricadas en Taiwán o en colores personalizados, ponte en contacto con nosotros..👉+86 15837933829

Chimei PA 757 ABS Ventaja

Propiedades mecánicas equilibradas, El ABS PA-757 de Chimei Polylac tiene un módulo de flexión de 2,2 GP y una resistencia al impacto Izod de 19 kJ/m² a 23 °C, lo que le confiere una resistencia al impacto moderada. Su rendimiento es comparable al del Terluran GP22 ABS, el Sinopec 275 ABS y el ZPC 0210 ABS, lo que lo convierte en un sustituto directo de estos materiales.
Brillo intenso, En comparación con los materiales ABS convencionales, los productos fabricados con CHIMEI PA 757 ABS presentan un mayor brillo y son aptos para procesos de galvanoplastia, lo que los convierte en la opción ideal para la fabricación de carcasas de dispositivos electrónicos que requieren una alta calidad estética.
Buen rendimiento de procesamiento. El Chimei Polylac PA757 tiene un índice de fluidez (MFI) de 18 ml/10 min. Además de su elevada fluidez, contiene un agente desmoldeante que reduce los residuos de ABS en el molde, es compatible con los equipos estándar de moldeo por inyección y resulta adecuado para la fabricación de productos de paredes finas, como las carcasas de electrodomésticos.

¿Por qué elegir a Baiyou como proveedor de ABS Chimei Polylac PA-757?

Proveedor líder de gránulos de acrilonitrilo-butadieno-estireno (material ABS) ,20+ años de experiencia en la fabricación de productos plásticos y en la importación y exportación de materias primas químicas
Entrega más rápida, con almacenes en varios puertos
Hay 1.000+ tipos de resinas disponibles, y llevamos 30+ años colaborando con grandes grupos petroquímicos
Muestras gratuitas para pruebas de producción
Precio al por mayor, incluso un artículo se basa en el precio al por mayor

Características principales

Chimei Polylac ABS PA-757
Información sobre el producto
Fabricante		CHIMEI CORPORATION
Outros certificados		·RoHS ·REACH ·MSDS
Part Marking Code		>ABS material<
Cor		Cor Natural
Forma del material		Pellets de ABS
Proceso		Moldeo por inyección de material ABS
Retardante de llama		HB
Atributo del material		Grado de inyección
especificación		·RoHS ·UL
Características		·Alto brillo ·Alta rigidez ·Alta resistencia ·Calidad para uso general
Solicitud		·Piezas para automóviles · Piezas para juguetes · Cascos de seguridad · Carcasas de frigoríficos ·Aplicaciones en electrodomésticos · Aplicaciones industriales · Accesorios para tuberías · Barras · Chapas ·Piezas estructurales · Aplicaciones en materiales para calzado
Aditivos		·Lubricantes · Desmoldeantes
Propiedades físicas	Estándar	Valor	Unidad
Densidad 23°C	ASTM D792	1.05	g/cm³
Densidad 23°C	ISO 1183	1.05	g/cm³
Encogimiento	ISO 294	0.4~0.7	%
Índice de fluidez 200°C 5kg	ASTM D1238	1.6	g/10min
Índice de fluidez (MFI) 220°C 10kg	ISO 1133	18	ml/10min
Dureza	Estándar	Valor	Unidad
Dureza Rockwell R(Scale)	ASTM D785	116
Comportamiento mecánico	Estándar	Valor	Unidad
Resistencia a la tracción Rendimiento 6mm/min	ASTM D638	470	kg/cm²
Resistencia a la tracción Rendimiento 50mm/min	ISO 527	47	Mpa
Resistencia a la tracción Pausa 50mm/min	ISO 527	34	MPa
Alargamiento 6mm/min	ASTM D638	25	%
Alargamiento 50mm/min	ISO 527	30	%
Resistencia a la flexión 2.8mm/min	ASTM D790	790	kg/cm²
Resistencia a la flexión 2.0mm/min	ISO 178	76	Mpa
Módulo de flexión 2.8mm/min	ASTM D790	27000	kg/cm²
Módulo de flexión 2.0mm/min	ISO 178	2.2	GPa
Impacto con muesca Izod 23°C 6.4mm	ASTM D256	20	kg-cm/cm
Impacto con muesca Izod 23°C 3.2mm	ASTM D256	21	kg-cm/cm
Impacto con muesca Izod 23°C	ISO 180	19	kJ/m²
Impacto con muesca Izod -30°C	ISO 180	9	kJ/m²
Ensayo de impacto con muesca según Charpy 23°C	ISO 179	21	kJ/m²
Ensayo de impacto con muesca según Charpy -30°C	ISO 179	10	kJ/m²
Térmico	Estándar	Valor	Unidad
Temperatura de deformación térmica Recocido 1.8MPa	ASTM D648	85	°C
Temperatura de deformación térmica Sin recocer 1.8MPa	ASTM D648	95	°C
Temperatura de deformación térmica Sin recocer 1.8MPa	ISO 75	83	°C
Temperatura de deformación térmica Sin recocer 1.8MPa	ISO 75	98	°C
Temperatura de reblandecimiento Vicat 50°C/hr 10N	ASTM D1525	105	°C
Temperatura de reblandecimiento Vicat 50°C/hr 10N	ISO 306	104	°C
Temperatura de reblandecimiento Vicat 50°C/hr 50N	ISO 306	100	°C
CLE	ISO 11359	8.6E-5	cm/cm/°C
Inflamabilidad	Estándar	Valor	Unidad
Índice de inflamabilidad Todos los colores 1.5mm	UL94	HB
Índice de inflamabilidad Todos los colores 3.0mm	UL94	HB
